基於Cisco packet tracer模擬RIP OSPF RIPng OSPFv3 路由協定運作情況與實作

本次實驗TOPO

目錄

1.背景知識

 2.路由器設定

3.Packet tracer

4.結果圖

5.實作狀況

6.參考文獻

1.背景知識
Packet tracer
一款由思科系統開發的思科路由配置模擬器，可用於培訓和教育，也可用於研究簡單的計算機網路模擬。

IPv6
        網際網路協定的最新版本，用於封包交換網際網路的網路層協議，旨在解決IPv4位址枯竭問題。

動態路由協定
        動態路由協定可以讓路由器自動學習到其他路由器的網路，並且網路拓撲發生改變後自動更新路由表。網路管理員只需要配置動態路由協定即可，相比人工指定轉發策略，工作量大大減少。

RIP
一種使用最廣泛的內部網關協議（IGP）。（IGP）是在內部網路上使用的路由協議(在少數情形下,也可以用於連接到網際網路的網路)，它可以通過不斷的交換信息讓路由器動態的適應網路連接的變化，這些信息包括每個路由器可以到達哪些網路，這些網路有多遠等。 RIP 屬於網路層。

OSPF
是對鏈路狀態路由協議的一種實現，隸屬內部網關協議（IGP），故運作於自治系統內部。著名的迪克斯加演算法被用來計算最短路徑樹。它使用「代價（Cost）」作為路由度量。鏈路狀態資料庫（LSDB）用來保存當前網路拓撲結構，它在同一區域中的所有路由器上是相同的。OSPF分為OSPFv2和OSPFv3兩個版本,其中OSPFv2用在IPv4網路，OSPFv3用在IPv6網路。OSPFv2是由RFC 2328定義的，OSPFv3是由RFC 5340定義的。

RIPng
RIPng(Routing Information Protocol next generation)在RFC 2080中被定義，主要是針對IPv6做一些延伸的規範



2.路由器設定

檔案太長，所以截個小圖參考就好XD



3.Packet tracer

如果沒有學習過cisco packet tracer 的人可以參考以下影片，學習基礎設定


4.結果圖

RIP

OSPF

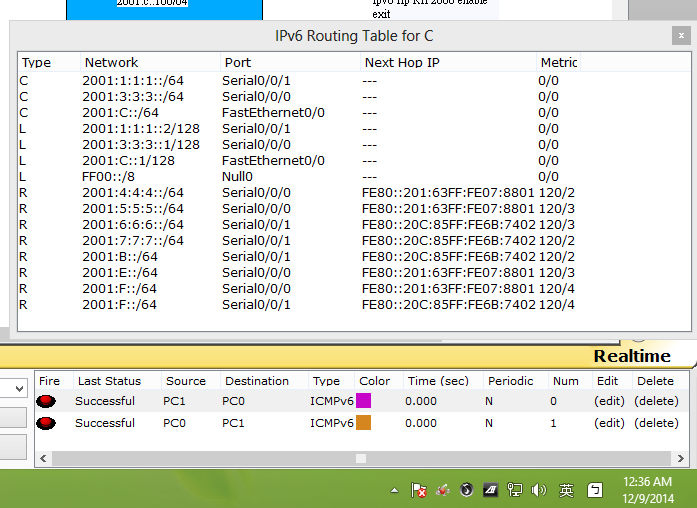

RIPng
OSPFv3


5.實作狀況





由左至右(數條DTE/DCE，Console線一條，數條電源線)
由左至右(數條DTE/DCE，Console線一條，數條電源線)

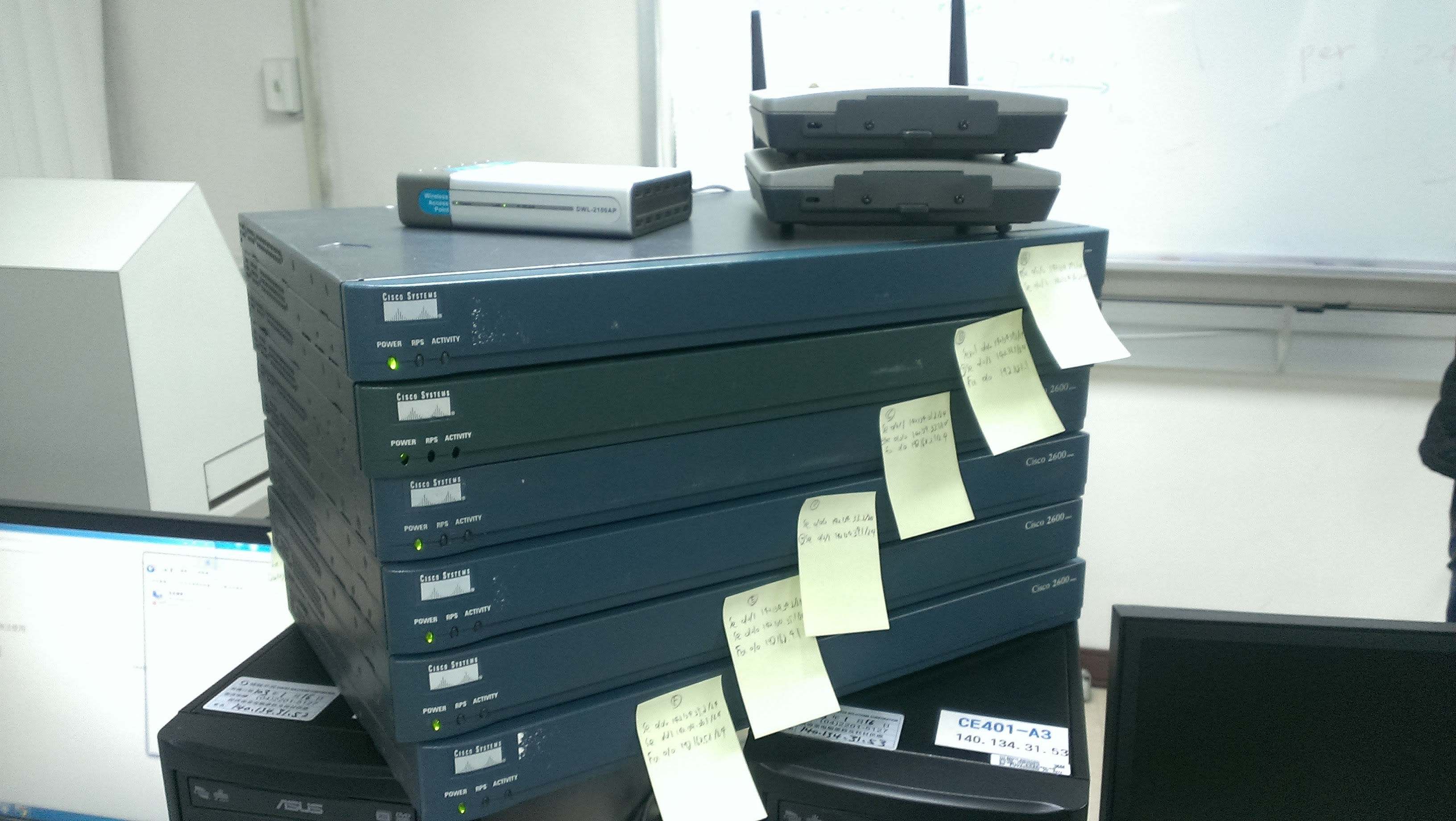

六台Cisco Router 2600
一台能夠正常運作的電腦(包含網路線，主機，螢幕，鍵盤，滑鼠，OS:windows7)
整體實驗狀況
RIP 在實機上的運作情況
OSPF 在實機上的運作情況
EIGRP 在實機上的運作情況

6.參考文獻


1.http://zh.wikipedia.org/wiki/%E8%B7%AF%E7%94%B1%E5%8D%8F%E8%AE%AE
